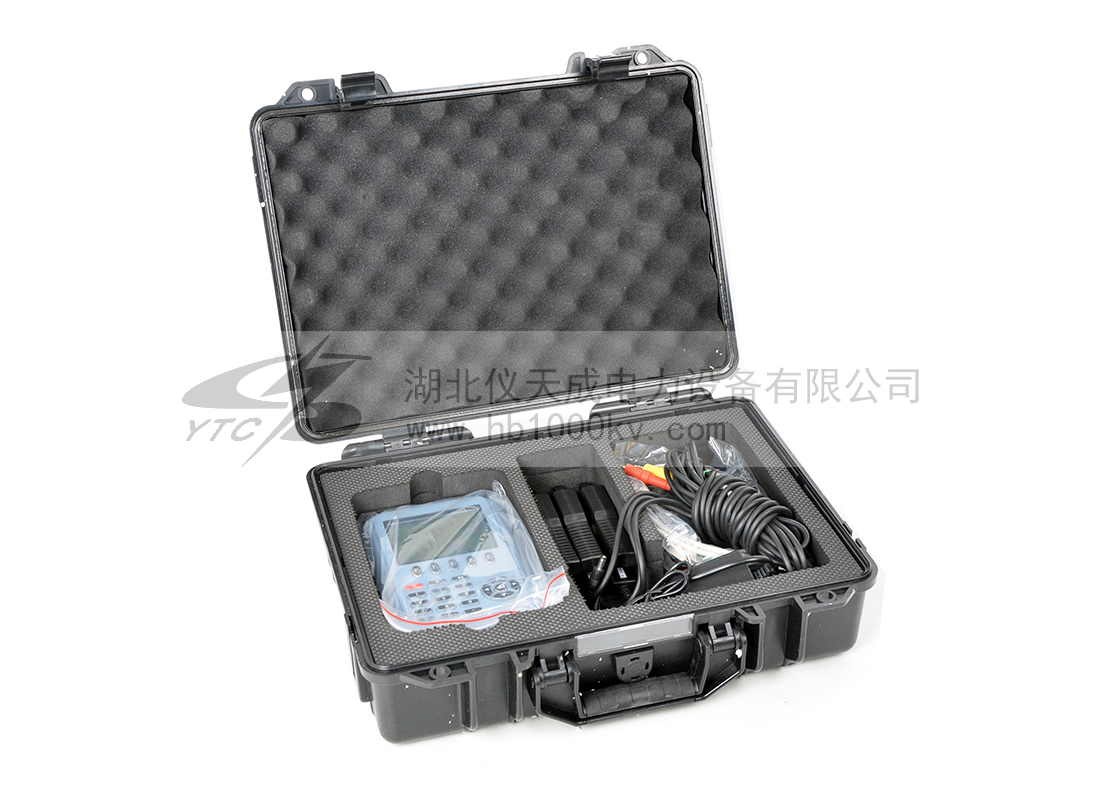

YTC2220S北京三相鉗形相位伏安表

YTC2220S三相鉗形相位伏安表應用新的微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等）。該三相鉗形相位伏安表可以直接顯示向量圖，尤其適用于各供用電單位檢查電能計費系統及繼電保護系統的接線狀況。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：

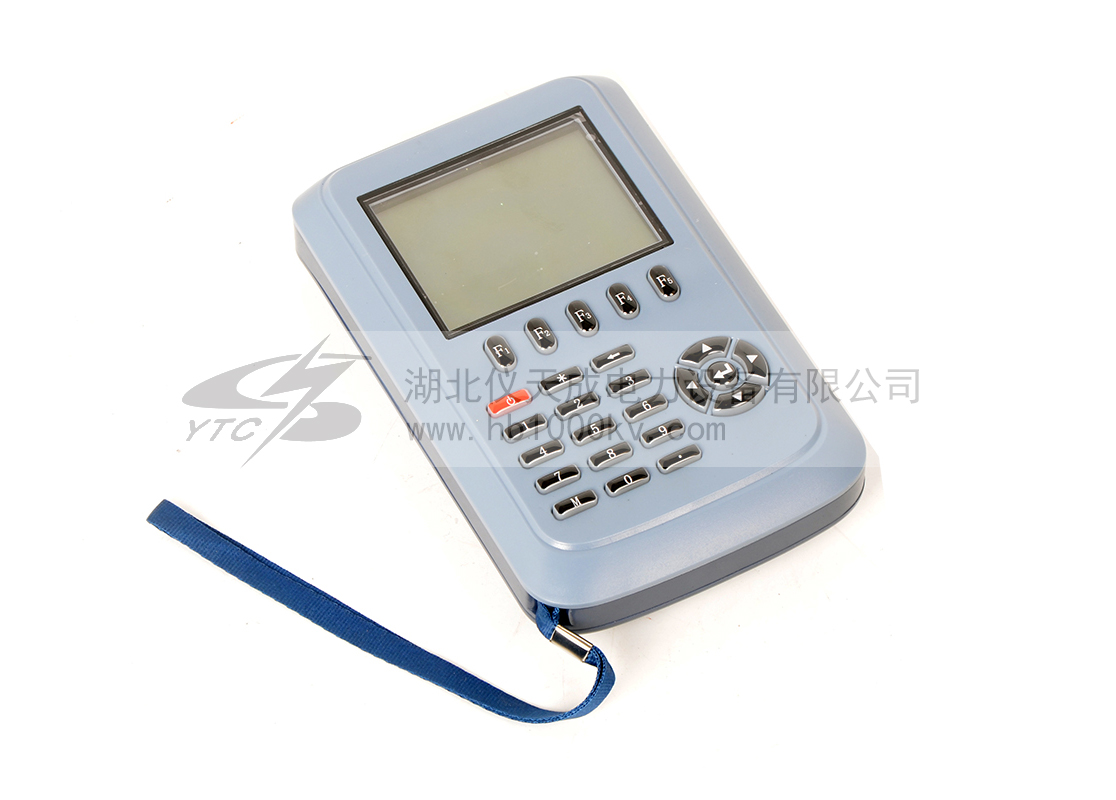

YTC2220S三相數字相位伏安表是我公司精心研制的一款專為現場測試的多功能、數字式、智能化儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。

產品特征：
1. 采用3.4寸液晶顯示器，界面顯示清晰直觀；
2. 測量并顯示三相電壓、電流、相位及六角向量圖；實時測量有功、無功功率、視在功率、頻率及功率因數的分相及總和功率；
3. 小電流1.5mA測量相位,非常適用于新裝用戶投運后無負荷時檢查接狀況；
4. 儀器測量精度高，測量范圍寬；
5. 可通過二次側測量，自動換算成一次側電量參數；

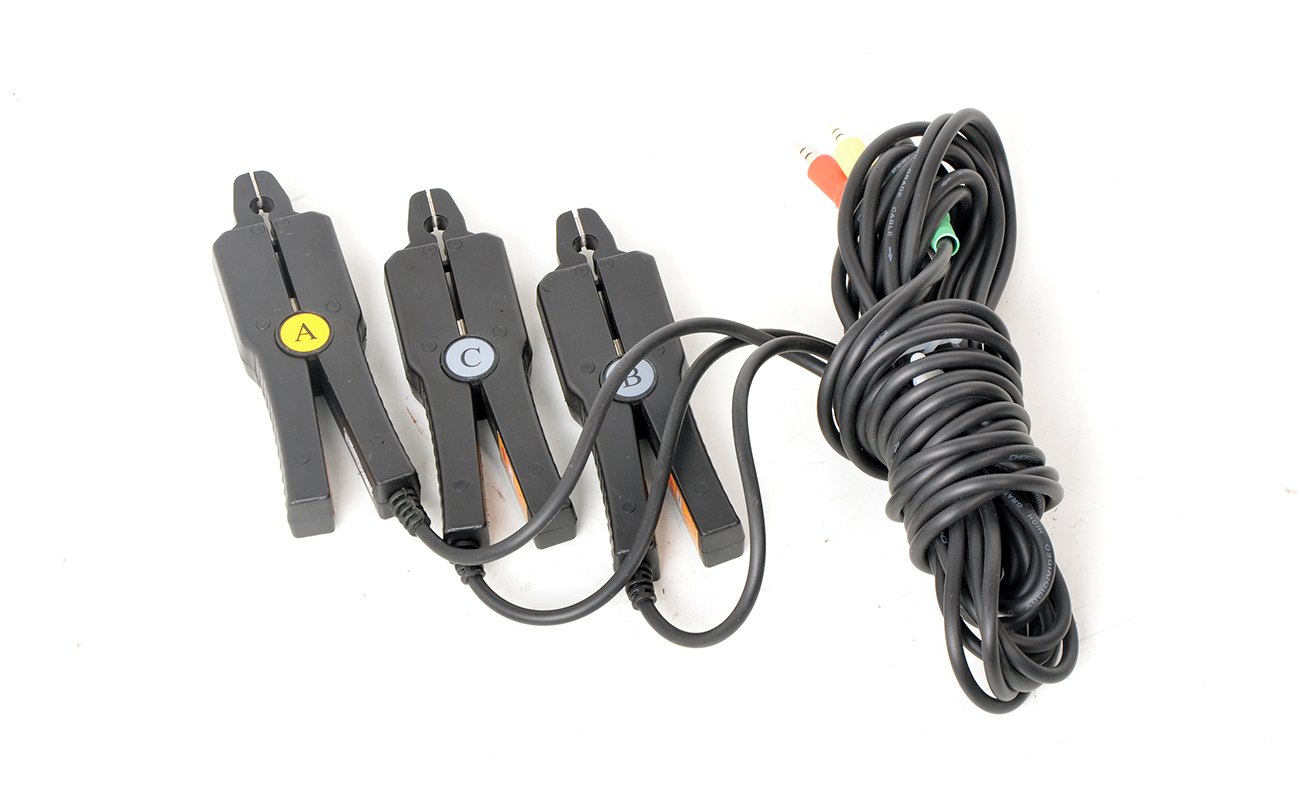

6. 配備500A電流鉗可進行電流互感器測量，顯示角差，比差，判別極性；
7. 自動判別線路負載特性，并判斷三相三線及三相四線共1008種電能表接線錯誤，指出錯誤位置；
8. 測量結果有向量圖、表格等多種顯示方式，同屏顯示多個參數，測量數據一目了然；

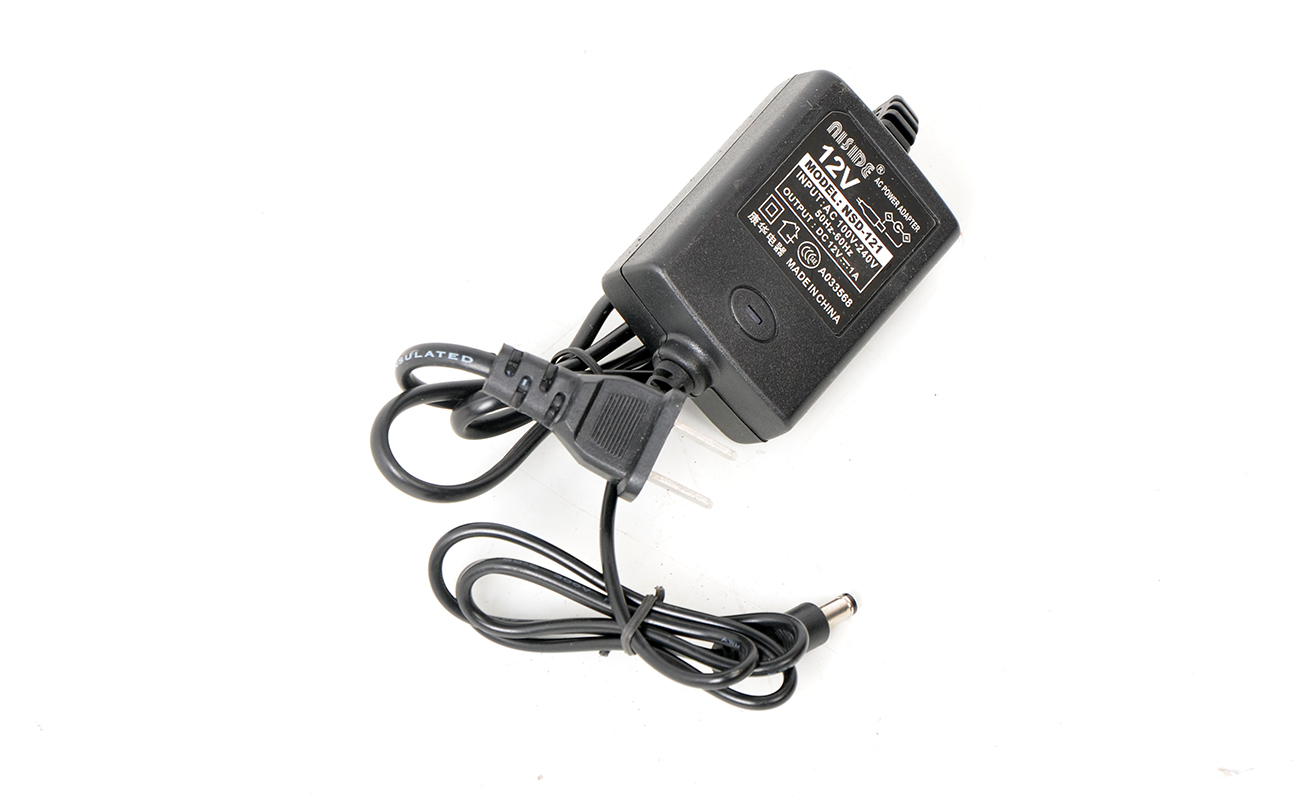

9. 雙電源供電：測量端直接供電和高性能鋰電池供電；
10. 鋰電池供電時，儀器可連續工作18-30小時；待機時間≥60小時，充電次數≥500次；
11. 內置存儲器，能保存 200 組測量數據，可查閱已保存的數據組及向量圖；
12. 電源自動節電管理功能，可自動關機或轉入休眠狀態；
13. 內置時鐘芯片，可準確記錄、顯示測量時間；
14. 支持數據上傳計算機，利用計算機對儀器數據直接進行瀏覽、導出、編輯、打印(A4幅面)、備份等功能，并可導出為標準EXCEL格式文件和生成實驗報告；
15. 實現測試結果的瀏覽、查詢功能，中文菜單與直接按鍵相結合，操作易學、易用；
16. 內設幫助菜單，便于現場使用操作；
17. 人性化設計，防脫落腕帶，以防操作人員失手對儀器造成損壞；
18. 采用超小型結構設計，手持式，體積小，重量輕。

產品別稱：三相鉗形相位伏安表、相位表、雙鉗相位表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、三相雙鉗相位表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表，三相多功能鉗形相位伏安表。

技術參數 TECHNICAL PARAMETERS

工作條件：

項目	技術參數
參比工作條件	環境溫度	（23±5）℃
	環境濕度	（45～75）% RH
	被測信號波形	正弦波、β=0.02
	被測信號頻率	（50±0.2）Hz
	被測載流導線在鉗口中的位置	居中
	測量相位時被測信號幅值范圍	100～220V、10mA～5A
	外參比頻率電磁場干擾	應避免
額定工作條件	環境溫度	（-15～+45）℃
	環境濕度	（0～90）% RH
	海拔高度	小于1500米
	被測信號波形	正弦波、β=0.05
	被測信號頻率	45-65Hz
	被測載流導線在鉗口中的位置	任意位置

基本誤差;

測量項目	量程	測量范圍	最小分辨率	誤差極限
交流電壓	100V/220V/500V	5V～500V	0.001V	≤±0.5%量程
交流電流	5A/10A	1.5mA～10A	0.1mA	≤±0.5%量程
相位測量	0～360°	10mA-10A 10V-500V	0.1°	≤±1.0°
頻率測量	50Hz	45-65Hz	0.01Hz	±0.02Hz
功率測量	5V～500V/1.5mA～10A		0.1W	≤±1.0%
頻率影響	信號在45Hz～65Hz范圍 <±0.04%
溫度影響	信號在-10℃～+40℃范圍 <±50ppm

注：相位測量在1.5mA-10mA，5V-10V時，相位誤差為±3°。額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

其它參數：

項目	技術參數

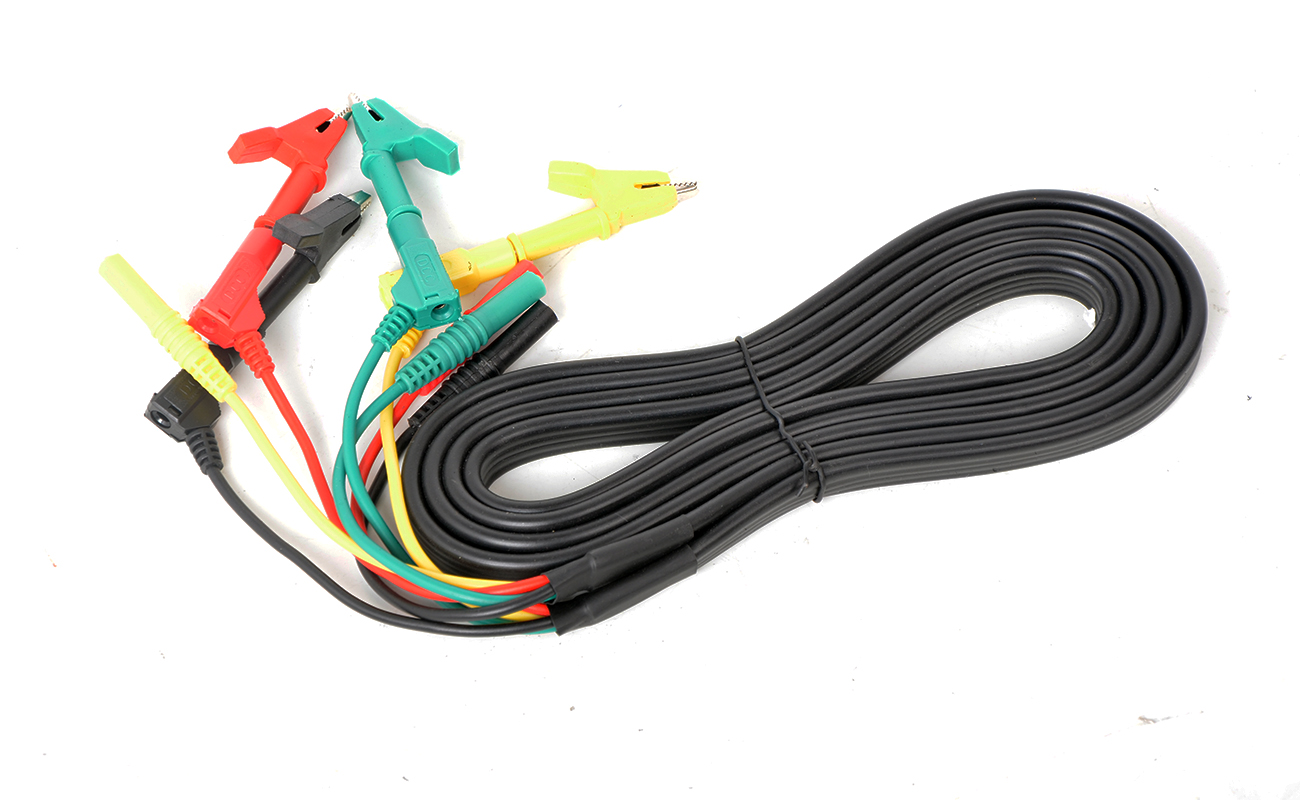

測量通道特性	電壓通道	PT借電時電壓測量量限為45V-450V
		電池供電時電壓測量量限為5V-500V
		輸入阻抗：>500kΩ
	電流通道	電流量限
	電流通道	輸入方式
	整機準確度	0.5級
工作電源	交流電源	儀器測量端供電 (45-450V)
工作電源	直流電源	內置高性能鋰電池 (3800mAh /7.4V)
安全特性	耐壓	電壓輸入端, 交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間能承受2KV/50Hz正弦交流電壓歷時1min的試驗。
安全特性	絕緣電阻	電壓輸入端, 交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間的絕緣電阻大于10MΩ。
外形尺寸重量	主機外形尺寸重量	200x126x45（mm³）重量： 680g
	鉗表外形尺寸重量	142x42x18（mm³）重量： 180g/把
	整機外形尺寸重量	360x270x110（mm³）重量： 4350g
