電纜路徑儀是如何工作的？

返回打印來源：儀天成電力時間：2023/11/15 閱讀：次

隨著社會的蓬勃發展，社會的用電量也是與日俱增，對于電纜的投入量也是增加了很多，那么這些電纜出故障后我們?nèi)绾慰焖贀屝蘧褪且粋€(gè)必須要考慮到的問題，電纜路徑儀的研發解決了多年來困擾供電部門帶電尋徑，故障管線準確路徑尋測難的問題，開辟了金屬管線尋徑新領域。今天小編主要給大家概述一下這款電纜路徑儀是如何工作的。

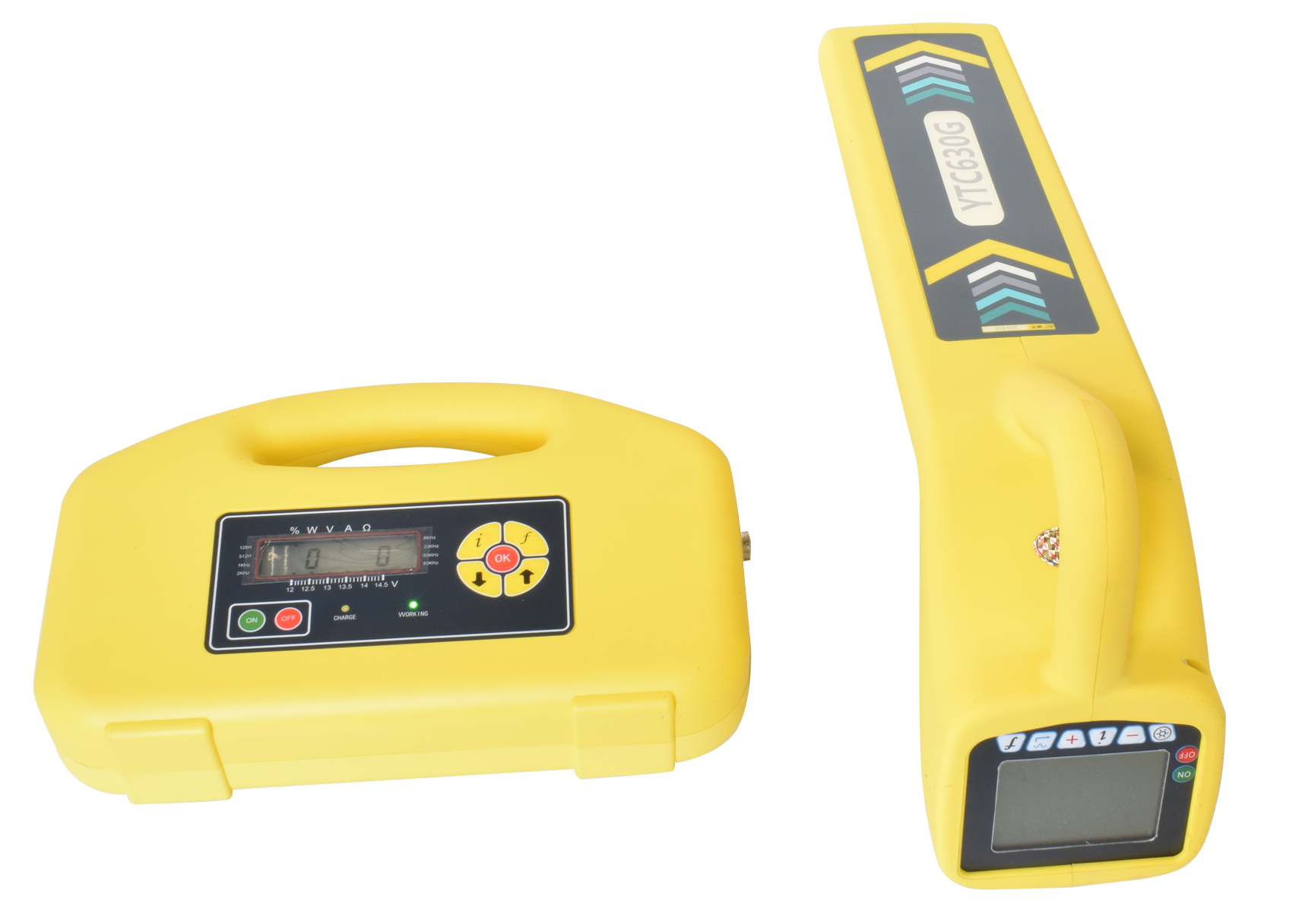

電纜路徑儀是一款專門用于探測地下電纜路徑和位置的儀器。它的工作原理主要基于電磁感應原理。當電纜通過一個導電材料時，會在其周圍產生一個電磁場。電纜路徑儀可以通過探頭檢測到這個電磁場，從而確定電纜的路徑。路徑儀通常配備有彩屏羅盤顯示屏、高靈敏度和抗干擾能力，實時精準深度測量等功能。具體來說，路徑儀通常包括一個發射機和一個接收機。發射機產生一個信號，該信號通過電纜傳輸，然后被電纜周圍的磁場感應。接收機檢測到這個磁場，并將其轉換為電信號，再通過屏幕顯示出來。
在探測過程中，路徑儀可以使用多種模式來進行搜索。其中，峰值模式可以用于檢測強電信號，谷值模式則可以用于檢測弱電信號。路徑儀還可以自動搜索和鎖定頻率，從而更準確地定位電纜路徑。

除了電纜路徑的探測外，一些高級電纜管線儀還可以測量電纜的深度、電流大小以及故障位置等信息。這類管線儀通常具有大容量鋰離子電池組，并具備IP65高等級防護，以及自動保護發射機等功能，使得其在野外操作中具有很強的適應性和可靠性。同時，一些管線儀還具有探測地下線纜走向和深度、擴充無線尋測法、強大的數據處理能力、數字化設計、信號滿程震動提示功能、恒功率輸出、自動匹配、靈活的輸出切換模式等特點。

湖北儀天成電力設備有限公司

2023年11月15日
