絕緣油介電強度測試儀的結構分析

返回打印來源：儀天成電力時間：2023/11/24 閱讀：次

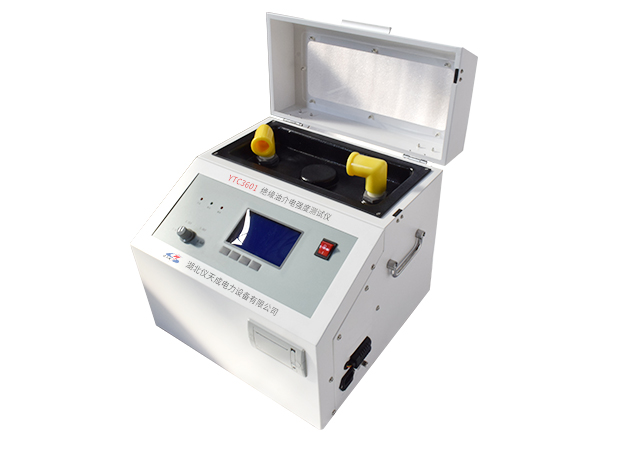

絕緣油介電強度測試儀是一種用于檢測絕緣油絕緣性能的儀器，廣泛應用于高壓電氣設備絕緣性能檢測中。它主要由顯示屏、選擇鼠標、復位鍵、背光調節、打印機和校準等部分組成，可以顯示輸入電壓、輸出電壓、升壓速率、精度等級、連續試驗次數、攪拌時間、靜置時間、可存儲數據等功能，抗干擾能力強，操作簡單，穩定可靠。

測試儀的核心部件是一個內部含有兩臺高壓試驗變壓器的電氣部分。其中，每臺變壓器對地輸出電壓均為50kV，兩臺變壓器之間可產生100kV高壓。通過逐步給電極頭加壓并放電采集電壓，模擬絕緣油在高壓下的情況。
儀器還設有控制電路，用來控制輸出電壓和升壓速率，以達到測量的準確性和穩定性。此外，還設有數據存儲和處理模塊，能夠記錄測試數據并進行分析。
除了電氣部分，絕緣油介電強度測試儀還包括機械部分和控制部分。機械部分包括測量電極和攪拌器，用于將絕緣油均勻攪拌，提高測試結果的準確性。控制部分包括儀器的啟動、停止、數據讀取等控制操作。

油介電強度測試儀是一款經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化電力耐壓檢測的專業儀器，上述是其相關的結構，以供大家認識了解。

湖北儀天成電力設備有限公司

2023年11月24日
